智慧园区周界防范报警系统解决方案近期工程项目部反馈有不少询盘是咨询智慧园区周界防范报警系统相关的解决方案，周界防范系统通常围绕电子围栏、视频监控系统、震动光纤等子系统相互结合形成，下面我们就此方案以及所涉及的产品进行详细的解说，希望对大家有所帮助。 智慧园区周界报警系统 1、系统概述智慧园区作为我国经济发展的重要枢纽，也是产业平台和行业人才的聚集地，一旦遇到不法分子盗取或者破坏，将造成严重的经济损失以及人员的伤亡，具备智能化、安全化的园区整体规划亟待解决，此外园区重点区域，如公共危化品库区（罐区或仓库）、公共区域环保监测站等封闭管理显得相当重要。 2、系统设计1.系统架构周界防范报警系统通常是由前端报警、传输网络、管理中心等部分组成。其中的前端报警部分包括周界入侵探测器和防区脉冲主机、报警主机。而报警主机到管理中心的传输网络可以用公共电话交换网PSTN、无线信道CDMA/GSM、Internet网络等等，管理中心则是管理计算机以及软件。 整体架构如图：
2.业务流程当出现活动目标进入布防区域的时候，检测设备就会开始启动检测功能，生成周界防范报警事件，并将事件上传到管理中心，当管理平台报警系统接到事件后对事件查看，并通过平台联动模块配置不同的联动方式，其中视频周界防范会将报警事件发到智能分析设备进行分析，判断是否有人后再上报给平台。
3.前端探测器设计周界防范产品主要部署在室外周界，整个报警系统给的最外层防护圈，当有人员从外部闯入时，周界防范探测器将报警信号通过报警主机上传到监控中心，便于中心管理人员迅速处警。目前，周界产品主要类型为红外对射、脉冲电子围栏、振动光纤、可见光视频周界相机、热成像相机、入侵安防雷达、激光扫描探测器等。 红外对射 红外对射是目前技术最成熟、使用也最广泛的周界探测技术之一。一对对射由一个红外发射机和一个红外接收机组成，当发射机和接收机之间的红外光束被完全或部分遮断时产生报警信号。为了减少落叶、小鸟等外界干扰造成的误报，一般使用双光束、三光束、四光束的对射探测器来减少误报。 该产品价格低、施工成本低、性价比高，适用于分界线清晰、周界平直的使用场景，但是由于红外技术本身的瓶颈，容易被环境所干扰（雾、雪、雨天气、强光、树木枝叶），而造成误报，需要视频系统进行复核判断。 激光对射 和红外对射一样，一对激光对射是由一个激光发射机和一个激光接收机组成，由于激光本身的穿透性非常高，很难被雾霾、雨雪天气干扰，所以这种周界技术的环境适应性很强，误报率低，同样，激光对射的使用场景和红外对射一样，局限于分界线清晰、周界平直的使用场景。 脉冲电子围栏 脉冲电子围栏是传统的普通围墙与报警系统的完美结合，在具有普通围墙的阻挡作用的基础上，增加报警功能，同时脉冲主机发出的脉冲高压信号又具有威慑入侵者的作用。脉冲电子围栏具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性，其缺点在于外观不隐蔽，美观性依赖于施工管控。 其组网架构图如下图所示：

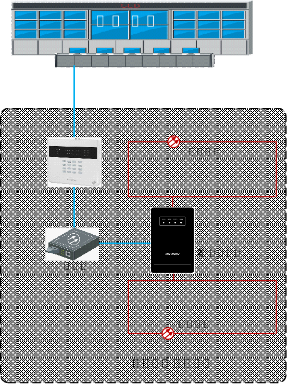

脉冲电子围栏组网示意 振动光纤 振动光纤是一种新型的智能型周界报警防范产品。主要原理是通过震动、压力导致光纤形态被干扰而产生光信号的相位改变来达到报警的目的，为周界入侵提供了早期预警而设计，可以有效的探知周界围栏防护网被剪切以及围栏被攀爬的入侵企图，是一种高效的探知周界入侵的方法。 由于是通过检测激光光束在光纤中的传播轨迹变化来感知入侵，所以不会受到任何辐射、电磁干扰的影响，非常适用于安装在易燃、易爆等高危险的应用场景。 振动光纤在周界的布防有埋地式、贴墙式、挂网式等多重安装方式，适应多种周界环境并能很好地和环境相结合，具有隐蔽效果，其组网架构图如图所示。

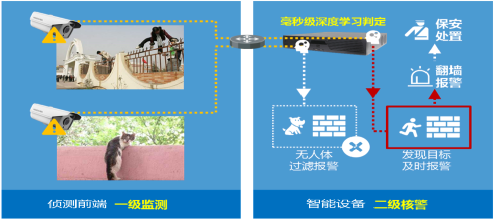

振动光纤组网示意图 可见光视频周界相机 视频周界相机是通过前端相机进行周界防范侦测，或后端智能设备对前端采集的视频进行分析，实现周界防范的报警功能。视频周界防范具有成本低，布设方便等优势，但也存在误报较多的困扰，如因受树叶摇晃、灯光照射、动物穿越、车辆等因素影响，导致误报过多、安保人员难以应对。 通过将周界防范前端设备接入“超脑”NVR，由“超脑”NVR实现对前端推送的报警图片进行人体目标二次识别，有效过滤绝大部分非人体触发的报警，提高周界防范报警准确率，解决在实际使用中报警不准确、误报率高、防范效果一般等问题。
可视化视频组网示意图 热成像相机 热成像相机通过侦测目标对象的热辐射，形成热成像，结合智能分析实现周界防范的报警功能。热成像相机探测距离远，25mm的镜头焦距的有效探测距离为182米；同时，在强光、逆光等恶劣环境下做到不受影响，可有效对震动、车辆、树木碰触等干扰行为进行准确过滤的优势；此外，对隐藏在深度不深、但可见光无法穿透的草丛、树林等周边区域进行探测，发现隐藏的危险物体，系统应能对隐藏物体进行有效探测，做到入侵事件的事前预防等诸多优势。 不过，热成像相机成本较高，主要面向预算充足、较为注重周界报警准确性的项目。 激光扫描探测器 激光扫描探测器一种能探测移动物体的尺寸、速度及与探测器的距离，并利用独特的算法处理信息，得出最小误报率的高可靠性探测结果的创新性产品。具有智能探测分析功能和独特的参数探测算法，扩大了应用范围且提高了录像监视的效率。

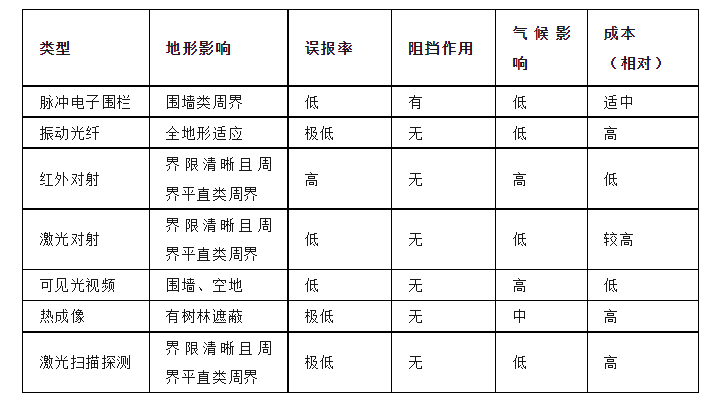

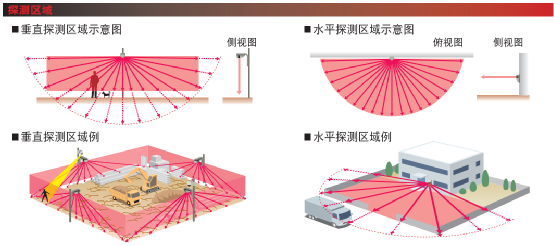

激光扫描探测示意图 各种周界防范产品的功能特性对比如下表所示，在实际项目中的配单选型时，应结合地形、客户需求、防范等级、预算等因素综合考虑。
4.传输网络设计报警输入模块信号传输原则上采用总线型结构，各终端探测器通过挂接在总线上的报警输入模块接入系统，上述结构易于扩展、布线简捷。 主机信号总线采用RVVP2*1.5型护套线；由于探测器报警信号传输速率低，电源电流小，报警输入模块至探测器信号线采用RVVP4*0.75型护套线，同时传输报警信号及12V探测器电源，报警输入模块至报警按钮信号线采用RVVP2*1.0型护套线。 可见光视频和热成像视频周界防范相机的网络可参考视频标准方案中的传输网络设计部分。 3、系统部属1.总线报警主机拓扑示意图：

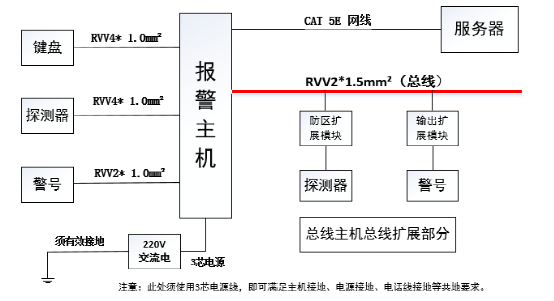

总线报警主机拓扑示意图 施工布线规范： 1、总线必须采用优质的非屏蔽非双绞护套线（RVVP）并和其它线路分管走线 2、 总线的粗细决定信号的传输距离和质量，一般主干线采用RVVP 2×1.5mm 线缆 3、 总线走弱电桥架需要按弱电标准和其它线路保持距离 4、 主机支持两条总线，每条总线最长距离控制在2.4km以内 5、 超过2.4km需添加总线中继器DS-19M01-BR，通过总线中继器将扩展总线延伸至4800米时，长度超过2400米的总线上可以带载不超过80个模块（如果全是单防区触发器，不超过50个）。 6、 各类探测器到防区扩展模块或主板防区接口，传输距离在100米以内可采用4x1.0mm的电缆，在50米以内可采用4x0.5mm的电缆 。 2.脉冲电子围栏简易栅栏类型的物理周界，采用侧装方式，杆件以焊接的方式固定于栅栏上，如下：

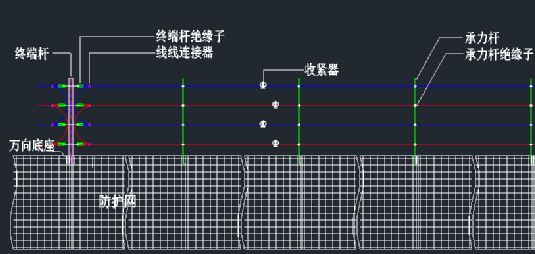

点位围栏侧装方式 波浪实体墙类型的物理周界，考虑墙体的弧度，在每个半圆形的最低及最高位置均设立杆件，形成无盲区防护

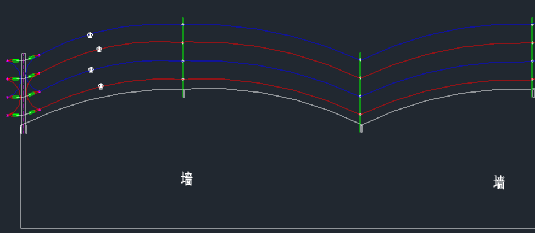

波浪实体墙类型安装 栅栏+铁刺滚网形态的物理周界，该形态周界，充分考虑线路隔离问题，采用侧装、立装两种方式样式如下：

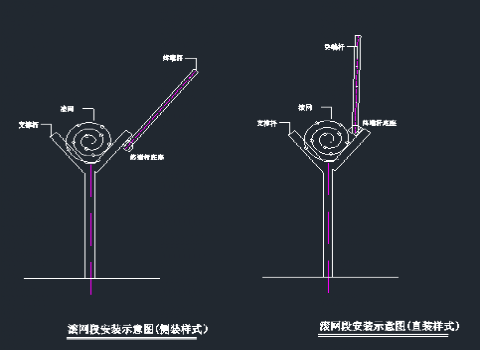

滚王段安装示意图 3.振动光纤
一般建议一个防区的长度为100米。在报警精度要求高的情况下，也可以设置防区长度为75米或者50米；振动光纤支持三种安装方式：挂网、扣网和埋地。

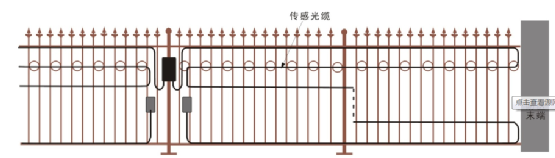

挂网安装

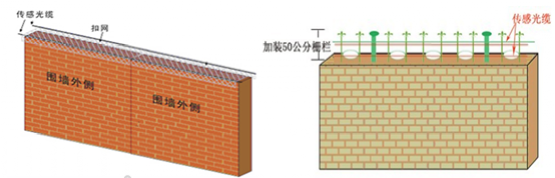

扣网安装

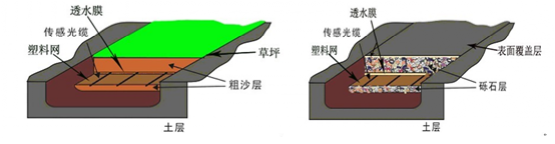

埋地安装 声光报警数：声光报警装置的数量可根据实际的防区数量来配置，具体为一个防区配置一个声光报警。 防区处理器：根据实际项目上的需要，可以选择2防区处理器、4防区处理器和16防区处理器。通常2防区处理器部署在前端，4/16防区处理器部署在中心。 4、系统功能1.报警管理平台提供了方便、快捷的报警管理界面，既能显示当前的报警信息，用户操作记录、又能显示最近一段时间内既往报警条目，并对报警受理状态加以明显标识分为未处理、已处理，值班人员根据标识不同进行管理，提高处警效率。在BS界面上，还可以方便地进行报警信息查询、统计、编辑、修改等操作。 2.周界去误报可见光视频周界防范由于存在误报较多的困扰，可通过将周界防范前端设备接入“超脑”NVR，由“超脑”NVR实现对前端推送的报警图片进行人体目标二次识别，有效过滤绝大部分非人体触发的报警，提高周界防范报警准确率，解决在实际使用中报警不准确、误报率高、防范效果一般等问题，实现周界防范去误报功能。 3.远程控制当报警主机连接到平台后，平台可对其进行远程控制，对报警主机的子系统和防区的状态进行集中的回控操作，包括子系统的布撤防，报警防区的旁路、旁路恢复、消警等。强大的远程控制功能可以方便地根据用户实际需要来设定报警系统的工作状态。 对于紧急报警柱，平台能够实现远程开箱功能。当前端发生警情，紧急报警按钮被启动后，中心管理人员通过音视频与前端人员确认情况，在必要情况下可远程操控，打开报警柱上的储物箱，将内部存放的防护工具或医疗用品等提供给求助人员。 4.报警联动联动视频复核 平台收到用户的报警信息后，显示报警的同时，通过平台配置能自动弹出报警发生所在区域的现场图像进行视频复核，复核时可打开声音监听现场环境，打开对讲与现场人员通话，使值班人员可以更全面、详细地查看，进行报警核实，帮助中心管理人员正确迅速的判断是否需要出警及如何处警。 联动视频进行目标跟踪 用户可事先根据报警设定联动视频，设定防区周围相关的4个监控点联动，当报警发生后联动查看关联的4个监控点，通过视频监控有效监控报警目标，查看目标在报警发生后行进路线，部分实现对目标的实时跟踪，快速调集安保人员进行堵截。 声音报警联动 系统支持本地语音输出，即在报警发生时，可触发监控中心本地输出多种不同的报警声音或警铃，声音文件可自行设定或录制。 录像及抓图联动 平台支持报警的录像联动和抓图联动功能，即当前端触发报警后，系统会联动监控点对警情现场进行录像及抓图，可以在事后通过查看录像文件和图片来还原报警时现场的情况。 电视墙联动 平台支持联动上墙功能，即当前端触发报警后，可以把关联的监控点视频投放到电视墙上进行预览，更加直观的显示前端现场情况。 短信、邮件联动 当前端触发报警后，通过平台的联动配置可用短信或邮件将报警信息迅速发送的相关人员，保证各方及时了解警情，迅速做出反应。 门禁联动 通过平台额资源共享机制和联动设置，当报警发生时，可联动门禁进行开门联动，方便人员在紧急情况下进行疏散和逃生。
预案联动 通过预案配置，配置报警发生时的处理步骤。当平台接收到报警信号，监控中心管理人员可根据报警关联的预案进行操作处理。 5.电子地图平台的电子地图主要用于配置与控制各子系统资源，展示这些资源的地理位置。可将报警防区和紧急报警设备添加到电子地图中，当发生报警时，地图上自动定位该报警点位，并以图标闪烁的形式显示报警状态。同时，平台支持在店子地图中显示防区的实时状态，防区关联的历史报警事件以及对防区进行旁路和旁路恢复等反控操作。 6.移动APP应用 |
