工厂高清监控系统 -
工厂监控系统方案
一、方案背景
随着安全生产观念日益深入人心，视频监控系统是工厂不可或缺的基础设施。为及时了解工厂的工作情况、迅速发现问题，以及发生事故第一时间采取措施解决问题，这就要求将工厂各监控点位的视频通过网络传输到工厂监控中心，进行统一监控和录像。
通过高清视频监控系统，既能及时、有效、全面地掌握企业生产的实时状况，对安全标准化生产进行有效管理，又能对不法行为起到有效的监督、警示作用，从而减轻了安保人员的工作量。
二、点位部署图
1、二楼办公区2支，四楼办公区2支，模具车间2支，实验室1支，生产车间、仓库、通道、大门小计33路，共计40支摄像机、录像机采用64路主机，放置于5楼。

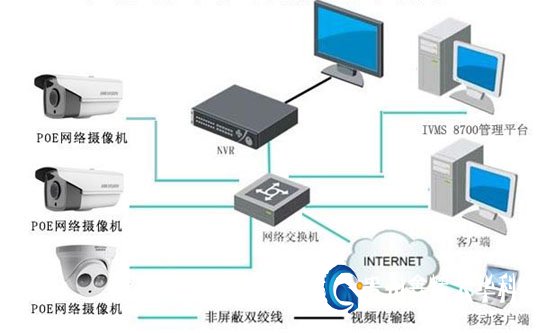

系统原理示意图
三、点位分析
•厂区大门口： 对于厂区大门口，进出车辆及来往人员非常多的情况下，推荐使用星光级筒型摄像机。该摄像机画质清晰，无论白天或是黑夜均能够呈现优质的监控画面，适用于各种重要点位的监控。
•生产区域：
厂区生产线作为工厂里面最为重要的一个场景，在监控系统中也同样十分关键。针对生产线的监控，我们主推海康威视星光级筒型摄像机，该产品主要应用于安防系统中重点区域的监控，其优秀的成像效果和强大的环境适应性，可以保证对整个生产线进行全天候有效监控。
•仓库：
仓库作为工厂里面存放原材料和生产半成品及成品一个重要的一个场景，在监控系统中也同样十分关键。针对仓库的监控，我们主推海康威视星光级筒型摄像机，该产品主要应用于安防系统中重点区域的监控，其优秀的成像效果和强大的环境适应性，可以保证对整个仓库货物及进出货，进行全天候监控。
•重点办公场所：
除了生产线之外，办公区域也是整个厂区的一大重点区域之一。办公区域人员密集、人员活动频繁，且涉及到许多企业安全信息。我们推荐使用海康威视半球海螺型摄像机，该产品外形小巧美观，功能强大，十分适合办公区域使用，从而可以协助企业进行内部的信息安全管理。
•人员通道：
针对厂区人员出入口的管理，主要包括人员进出权限的管控和上下班考勤打卡。推荐使用海康威视指纹门禁考勤一体机产品，该产品结合门禁管理与考勤管理功能于一体，可以同时实现门禁和考勤功能，并且安装部署简单，适用于厂区主要出入口的人员管控。
•主干通道：
针对厂区的重点道路监控，考虑到该场景日常人员活动较为频繁，且来往车辆较多，建议安装海康威视星光级筒型摄像机，该产品监控画质优秀，夜视效果好，无论是实时监控还是录像回查，都能更好的还原真实场景。
•周界：
针对厂区的周界防范，由于周界及围墙范围较大、区域较广，普通摄像机很难做到大范围覆盖，因此推荐使用海康威视广角摄像机产品。该产品相比普通摄像机，视场角度更广，监控范围更大，非常适合周界、围墙等大范围区域的监控。
四、方案亮点
•全面防范 整套工厂视频监控系统，覆盖厂区周界，走廊，办公室，生产线等，全方位保障工厂安全。 主干网采用千兆网络，确保监控视频流畅、无信号干扰。
•简单方便
本方案中大多为PoE设备，PoE设备只需布网线，无需铺设电源线，省去部署供电系统和线路所需的时间、精力和花销
•维护成本低
相比非PoE方案，拓扑节点少，维护概率低
五、设备及配件清单
工厂高清监控系统根据需求的不同有三种不同传输方式
1、本地短距离监控是最简单的监控方式,只要将每台摄像机通过网线连接到交换机,将NVR也与交换机连接然后根据画面的路数以及需要观看的画面大小来选择高清显示屏的大小。
2、远距离传输，在前端摄像机与监控机房距离超过100米时可以通过交换机做二次交换但建议不要超过三台交换机因为数字交换需要时间，如果交换的次数太多会导致画面出现明显延时。所以更远距离的传输就使用光纤收发器将信号转为光信号通过光纤来传输
3、远程监控，远程监控是通过互联网来传递视频信号，首先将交换机与路由相连接入互联网，通过NVR的客户端来进行远程访问，也可以利用服务器转发通过P2P软件远程客户端来访问同时也支持移动终端如手机监控，连接情况
工厂高清监控与其它场合监控系统一样也都有三大部分组成,分别为
1、前端视频采集部分
2、信号传输部分1、标准数字高清彩色摄像机
通常分为200万/400万/800万像素 （不含镜头，镜头可根据需要监看的角度选择）
2、半球数字高清摄像机
通常分为200万/400万/800万像素 （镜头可根据需要监看的角度选择）
3、红外防水型数字高清摄像机
（通常分为200万/400万/800万像素。镜头可根据需要监看的角度选择，同时可根据需要监看的距离来选择红外灯相应强度的红外摄像机。）
4、红外半球数字高清摄像机
（通常分为200万/400万/800万像素。镜头可根据需要监看的角度选择，同时可根据需要监看的距离来选择红外灯相应强度的红外摄像机。）
5、数字高清智能球型摄像机
智能球型摄像机又分为1：高速球 2：中速球 3：匀速球
6、数字高清红外智能球型摄像机
红外智能球型摄像机分为室外远距离型,室外mini型。以及室内mini型。同样也分为1：高速球 2：中速球 3：匀速球
二、信号传输部分
1、传输100米内,数字高清摄像机采用网络传输,摄像机的接口也是网络接口通常摄像机端只需要使用百兆网线即可,如果距离在100米的传输范围就使用直连即可.
2、如果超过100米即可以使用交换机进行二次交换,但建议交换的次数不要超过3次,由于数据交换需要时间所以如果交换的次数越多就会造成视频延时过长.
3、远距离传输,理想是使用光纤传输,即将网线用光纤收发器转为光缆传输.
4、在有些场合比如室内已经装修好了无法布线可使用无线WIFI传输.
三、存储与显示部分
1、推荐使用专业的嵌入式NVR（数字硬盘录像机）
2、也可选择数字NVR（服务器的方式）在远程监控中适合远程转发。
3、显示部分可以根据需求的画面大小来选择高清的显示屏,如果需要大画面的特写可选择拼接屏的方式来解决显示
如何选择工厂高清监控系统：
一、系统选择
工厂高清监控系统主要是监控周边围墙、大厅、公共活动区域、电梯、电梯口、公共过道、出入口、行政区域等场合，稳定的性能、简易的方案是控制成本的核心逻辑。在满足对功能、品质、运行性能、价格和后期服务水平等前提下，追求最简易最优化的系统设备配置，是最合理的降低系统造价的方法。
并综合考虑工厂高清监控系统施工难度、维护人员及操作因素，今后的系统扩建、系统改造等预留有接口。
尽可能简易的系统整体设计是系统可靠性的保障，建议使用嵌入式NVR（数字硬盘录像机）来作为系统的录像存储与处理画面显示设备，由于NVR是芯片级硬件解码相对PC机需要占用CPU 资源来说更容易保证长时间的工作稳定，如需要远程监控可利用NVR的远程平台同样可以实现。也可以配置一台服务器用于转发。先确定同时需要监看的路数，由于远程监控的路数多少直接确定转发服务器的工作压力。所以根据远程需要同时监控的路数来选择服务器的配置可以确保经济性与合理性。
数字高清监控的施工量将比以往模拟监控的施工量要小，由于是逻辑连接所以尽可能的将附近的监控点组团传输，就是将离的近的几个点都接到一个交换机内然后统一传输，如果离监控距离远使用光缆传输也是最经济的方式。
由于数字高清摄像机720P的码流是3M/1080P的在6M左右所以理论上同时传输15个点以上的需要改用千兆网线。但建议同时传输10个点以上就用千兆网线。 在选择前端产品时主要是为了满足监控场合的需求，工厂的监控一般都建立在安全保障与管理的基础理念上。安全无疑是夜间比白天更加重要，自然监控的利用率夜间比白天更平凡所以建议使用带红外的设备，下面就如何选择数字高清红外摄像机作个简单的介绍。
注意很多厂家标的数字高清红外摄像机的夜视距离是指红外光所达到的距离，从几米到几百米。而夜间可视距离是通过监视器所能够看到的清晰有效最大距离，是由红外灯的发光距离、摄像机的感光程度、现场反射红外情况来决定的。它们之间相互的结果就像电脑的CPU、内存、显卡、芯片组的匹配情况一样，任何一个环节工作效率的降低都会使整个系统的效率降低。
所以为了使晚上夜间效果得到满足，除了尽量选择相对正规的厂家设备外还要合理选择可视角度，数字高清摄像机的可视角度越小配置的红外灯角度就越小，在相同的光源作用下发光角度的大小直接影响光线照射的距离。这点和手电筒是一样的如果将前面的灯胚去掉那么估计连10米都照不到。还有就是数字高清红外摄像机不是看到红外灯越多就一定发光越强，因为不同的发光芯片的电光转换效率不一样，这就像是普通100瓦的灯炮还没有30瓦的节能灯发光强一个道理。
重要提示：选择数字高清红外摄像机不光看它的效果，由于红数字高清外摄像机在夜间红外灯开启时的能量守恒定律，比如使用电光转换效率是10%的红外灯,那么如果2瓦的电功耗除了产生0.2瓦的光外还必须产生1.8瓦的热量，由于热量只是在灯芯的小面积上产生所以将导致小面积热累积的温度非常高,超过了灯芯的工作环境温度时将出现发光效率越来越低,同时迅速加快发光体的老化使使用寿命大大缩短,所以在选择数字高清红外摄像机时必须要注意了解厂家是否在红外灯散热上采取了相应的措施。
工厂有很多宽广的场合如停车场、公共区域、选择百万高清红外智能球相对较合适，如果是小范围或者安装的位置比较低的情况下选择MINI数字高清红外球这样看上去会比较美观室内的小面积如休息区域、通道交叉口等，就选择数字高清MINI室内红外球。因为毕竟智能球的可监控角度可以实现无盲区监控，如果环境中有比较重要的区域可以将这个区域设置成看守位（可设定空闲时间后停留的固定位置），避免球机由于监控了其它区域时停留在其它场合而忽略了重要场合的录像。在重要的出入口必须要使用定焦的数字高清摄像机，在选择固定数字高清摄像机的时候注意可视角度的选择尽可能的不要选择过大的角度，因为角度过大显示画面中的物体过小导致看的不够清楚的现象。
现场要求监控角度必须要比较大时但由于角度过大会对红外光的效果产生影响，并且画面太小不容易获得有效画面又不适合用红外智能球时，可以选择使用一个小云台来解决，就是选择角度小的数字高清摄像机然后架在一个小云台上通过小角度的旋转来扩大监控范围，但通常小云台都不太稳定，为此荣天视特为类似的场合设计了一款旋转支架，百万高清摄像机专用旋转支架，也叫高清摄像机智能支架。这是荣天视的一款专利产品，这个旋转支架的外观就是个非常美观的数字高清摄像机支架，但在水平安装块上设计了步进电机与解码板将485信号通过数字高清摄像机的编码板统一编码与和后端通讯来实现各种动作。
工厂有停车场出入口通常是需要看清车牌的地方,数字高清摄像机一般都能够在白天满足看清车牌的需求,但在夜间由于车辆都开着灯光这样就严重的影响图像成像,如果使用标准的数字高清红外摄像机由于红外光照到车牌上形成强反光(由于车牌的表面反光漆特性)而同样导致一片白看不清上面的数字,所以一定要选用车牌专用数字高清摄像机并且到现场做角度测试后(不同的角度会产生不同的效果)再安装.
在楼道内或电梯间选择数字高清半球红外摄像机，直接安装在吊顶上一般选择白色的会比较美观，数字高清半球摄像机也比较好安装。但选择数字高清半球摄像机也同样需要选择散热有保证的产品。因为很多厂家的数字高清半球红外摄像机都是塑胶材料的，并且没有在红外灯发热处做散热处理。
三、按装方式选择
在室内安装数字高清摄像机尽量避免逆光安装，应该顺光安装。有些区域比如楼道由于太在长需要两台数字高清摄像机才能够监控到较理想的画面时，不要将两台红外数字高清摄像机对面安装，因为红外数字高清摄像机在夜间红外灯开启时会让对面的那台摄像机产生反光现象从而看不到有效画面，这种情况就像我们晚上开车一样当前面驶来的车开着灯光时候我们就看不到路一样。所以在室外选择安装位置时也尽量南北装不要东西装，因为东西朝向会让摄像机受阳光的直射而影响效果。
室外安装数字高清红外球时选择尽量避开旁边的物体，由于夜间红外灯打开的时候会照射到物体上产生反光会影响画面显示。
集中供电时将220V先做个稳压处理，如果能够使用UPS（不间断电源）就更合适。注意将电源尽可能的放在离数字高清摄像机近一点的位置因为12V的电压在导线传输的时候压降会很大。
如果一个小区域或一栋楼有几个点离的较近而离最近的交换机或传输设备较远时，就选择在这个区域放一台交换机，将所有点集中后传输这样可以节省工程量。
如果在室外立杆安装数字高清球机或数字高清摄像机请一定在立杆的上方竖根避雷针，并且做好接地。这样可以有效避免雷电击中设备
四、储存与显示选择

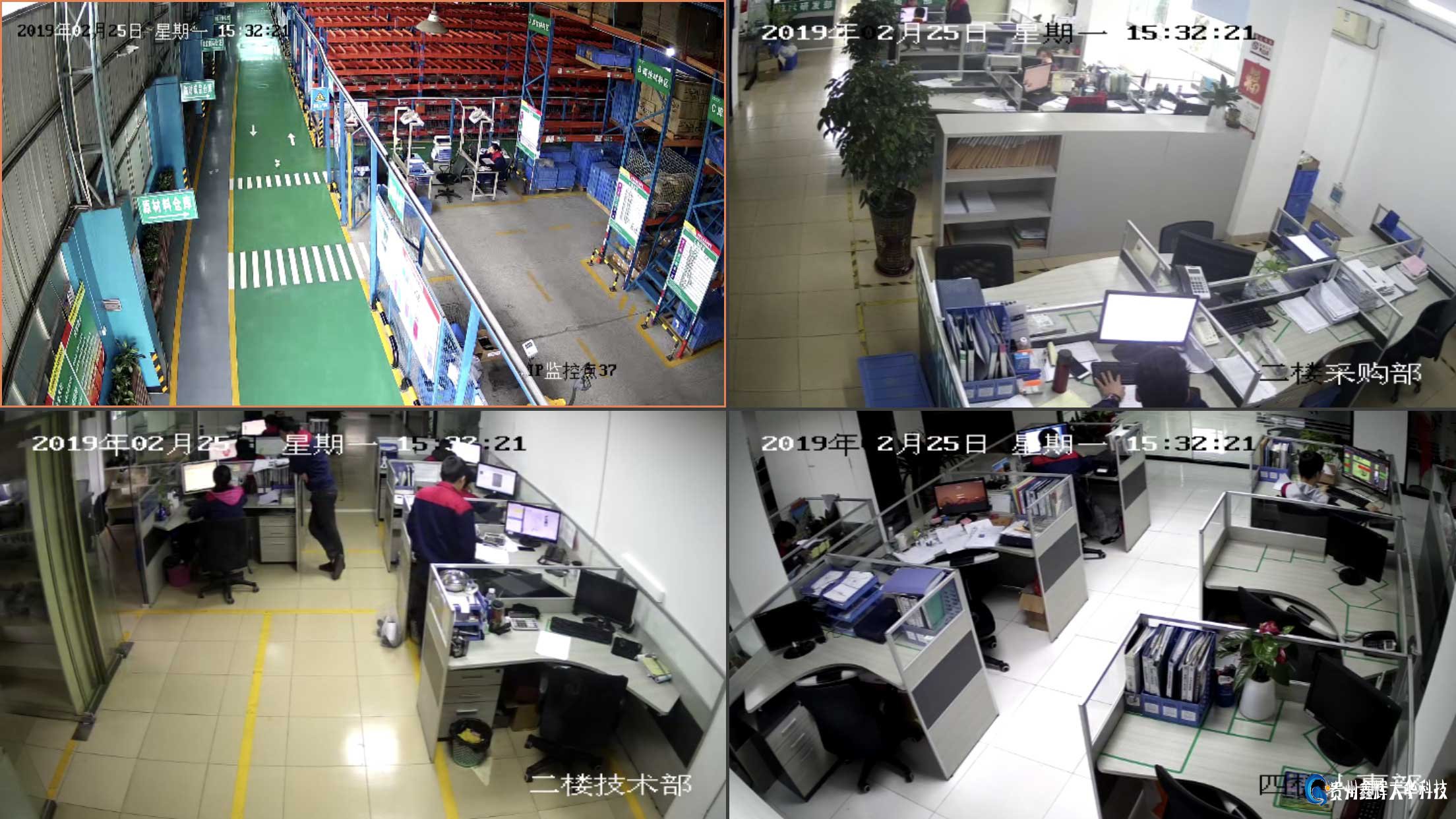

工厂监控根据项目的大小从4个画面到几百个画面不等。下面就4画面至64画面的最简易方案做个阐述。
a、4个点就使用一台4路的NVR作为存储与解码显示，然后使用一台22寸的高清显示器将画面分割成4个显示就行了，如果要监控哪个画面用鼠标双击此画面即变成单画面显示了
b.如果是4个点以上9个点以内的就使用一台9路的NVR作为存储与解码显示，然后使用一台42寸的高清显示器将画面分割成9个显示就行了，如果要监控哪个画面用鼠标双击此画面即变成单画面显示了
c.如果是9个点以上16个点以内的就使用一台16路的NVR作为存储与解码显示，一：使用一台42寸的高清显示器将画面分割成16个显示，二：使用4台42寸的高清显示器拼接组将画面分割成16个显示，以对画面的显示大小和成本的要求来选择
d.如果是16个点以上32个点以内的就使用一台32路的NVR作为存储与解码显示，一：使用一台42寸的高清显示器将画面分割成32个显示，二：使用4台42寸的高清显示器拼接组将画面分割成32个显示，以对画面的显示大小和成本的要求来选择
e.如果是32个点以上64个点以内的就使用4台16路的NVR作为存储与解码显示，使用4台42寸或更大尺寸的的高清显示器每台显示器将画面分割成16个显示，16X4=64如果要监控哪个画面用鼠标双击此画面即变成在相对的显示器里单画面显示了。
以上是最简易的后端系统。当然无论是几路在配置NVR的时候必须要预留后期扩展的必要接口。
